Detección de fugas y condition assessment en una red de transporte en Wilmette, EE.UU.
Resumen ejecutivo
En marzo de 2026, Aganova, en colaboración con M. E. Simpson, llevó a cabo una inspección con la tecnología Nautilus en una tubería de transmisión de 24 pulgadas ubicada en el centro de Wilmette (EE. UU.).
El objetivo del proyecto era evaluar el estado de la tubería en condiciones normales de funcionamiento, con el fin de detectar, clasificar y localizar posibles fugas, bolsas de aire y/o anomalías sin interrumpir el servicio.
La inspección abarcó una longitud total de 5,765 pies y se llevó a cabo en condiciones hidráulicas estables, con una velocidad y un caudal relativamente constantes durante toda la inspección.
El análisis de los datos recopilados no identificó ninguna incidencia a lo largo del tramo inspeccionado y las señales acústicas registradas fueron consistentes con las actividades de inspección habituales. Estos resultados confirman la integridad de la tubería y no muestran indicios de problemas hidráulicos o estructurales en la sección inspeccionada.
Cliente
Partner
Tramo
Red de transporte de 5,765 ft
Localización
Wilmette, Illinois, EE.UU.
Fecha
8 de marzo de 2026
Diámetro
24 pulgadas
Velocidad (pies/s)
Min
Max
0,52
0,66
Presión (psi)
Min
Max
31,04
32,78
Distancia (pies)
5,765
Introducción
The Willage of Wilmette opera una red de transporte que desempeña un papel fundamental en el suministro de agua.
En este contexto, la gestión eficiente de las grandes conducciones requiere información precisa sobre su estado real, especialmente en las zonas donde la detección de anomalías invisibles supone un reto técnico.
Para abordar esta necesidad, se realizó una inspección con la tecnología Nautilus en una tubería de transporte de 24 pulgadas ubicada en el centro de Wilmette, en colaboración con M. E. Simpson, el 8 de marzo de 2026.
Desafío
El principal desafío de esta inspección fue evaluar el estado de la tubería sin interrumpir su funcionamiento.
Además, la detección de anomalías invisibles requería una solución de alta precisión capaz de operar en condiciones hidráulicas reales y de proporcionar resultados fiables incluso en ausencia de indicios en la superficie.
Solución e Implementación
- Preinspección: en una primera fase, Aganova recibió en noviembre de 2025 los datos del GIS, los mapas de la red de tuberías y los datos generales de la red de tuberías de M. E. Simpson/The Village of Wilmette. Posteriormente, en marzo de 2026, M. E. Simpson llevó a cabo una preinspección inicial para definir las ubicaciones del punto de inserción, extracción y la instalación de sincronizadores, y realizó los trabajos previos necesarios para desplegar la tecnología Nautilus.
- Instalación de sincronizadores: se instalaron a una distancia máxima de 750 metros, con un tiempo de instalación total de aproximadamente 30 minutos.
- Navegación: la esfera Nautilus navegó a través del oleoducto con un caudal aproximado de 717 gal/min, cubriendo una distancia total de 5765 pies en aproximadamente 3 horas.
- Extracción: la esfera se extrajo con éxito en el punto de extracción sin afectar al servicio.
La tubería inspeccionada presentaba las siguientes características:
Tubería
Características
Localización
Wilmette, Illinois (EE.UU:)
Material
Hierro fundido
Diámetro
24 pulgadas
Velocidad del agua
0,52 – 0,66 pies/s
Presión
3,5 bar31,04 – 32,78 psi
Punto de inserción
Hidrante de inserción
Punto de inserción
Hidrante de inserción
Punto de extracción
Hidrante de extracción

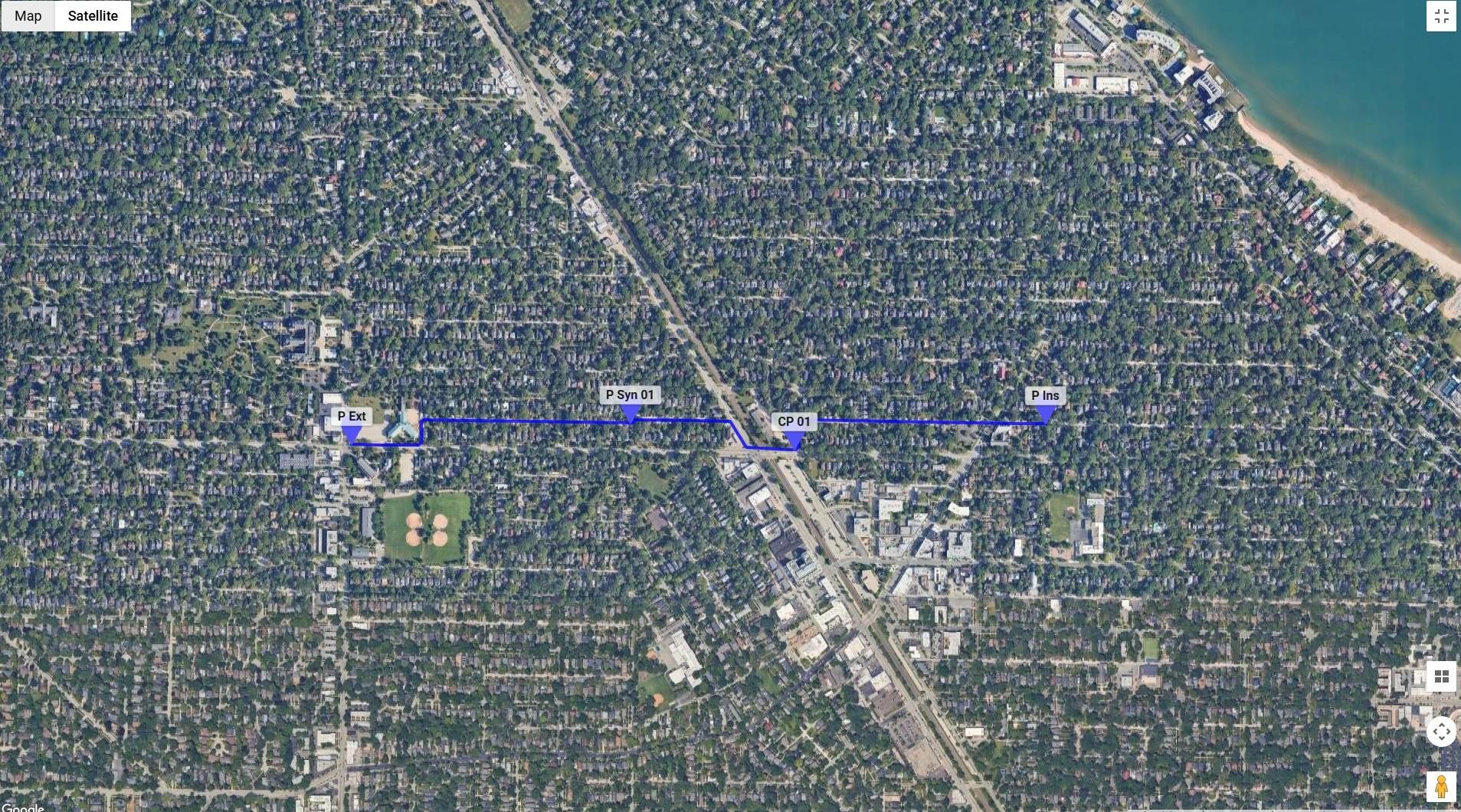

Área inspeccionada, los sincronizadores (P SYN), el punto de inserción (P INS) y el punto de extracción (P EXT).

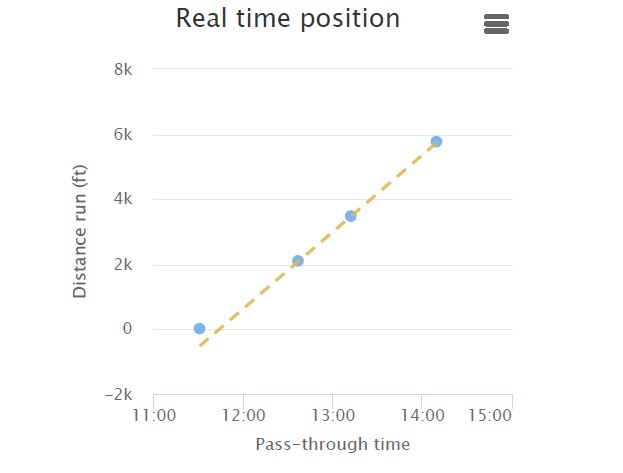

Posición en tiempo real de Nautilus.

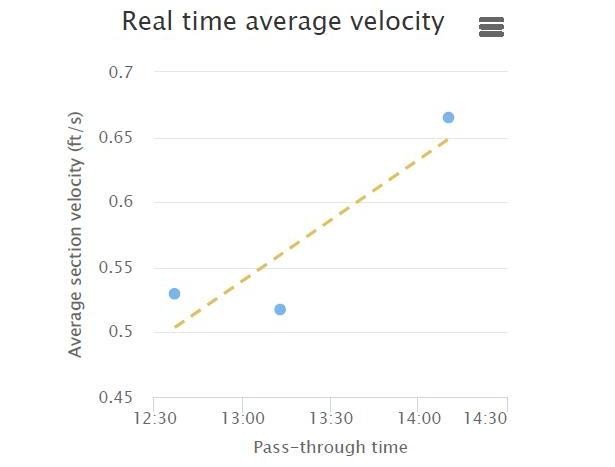

Velocidad de navegación media de Nautilus.

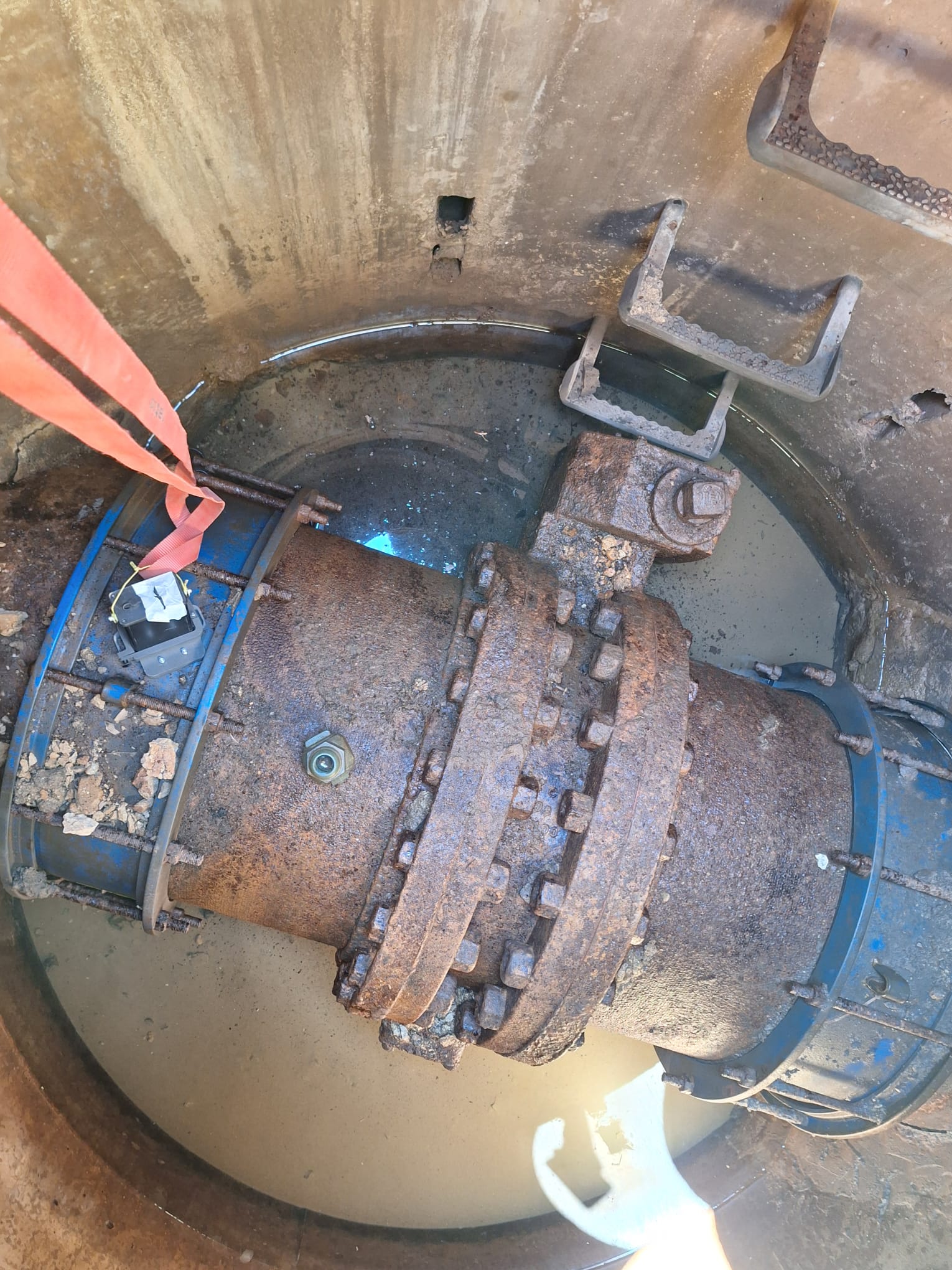

Instalación de sincronizadores a lo largo de la tubería para garantizar una localización precisa de los incidentes.

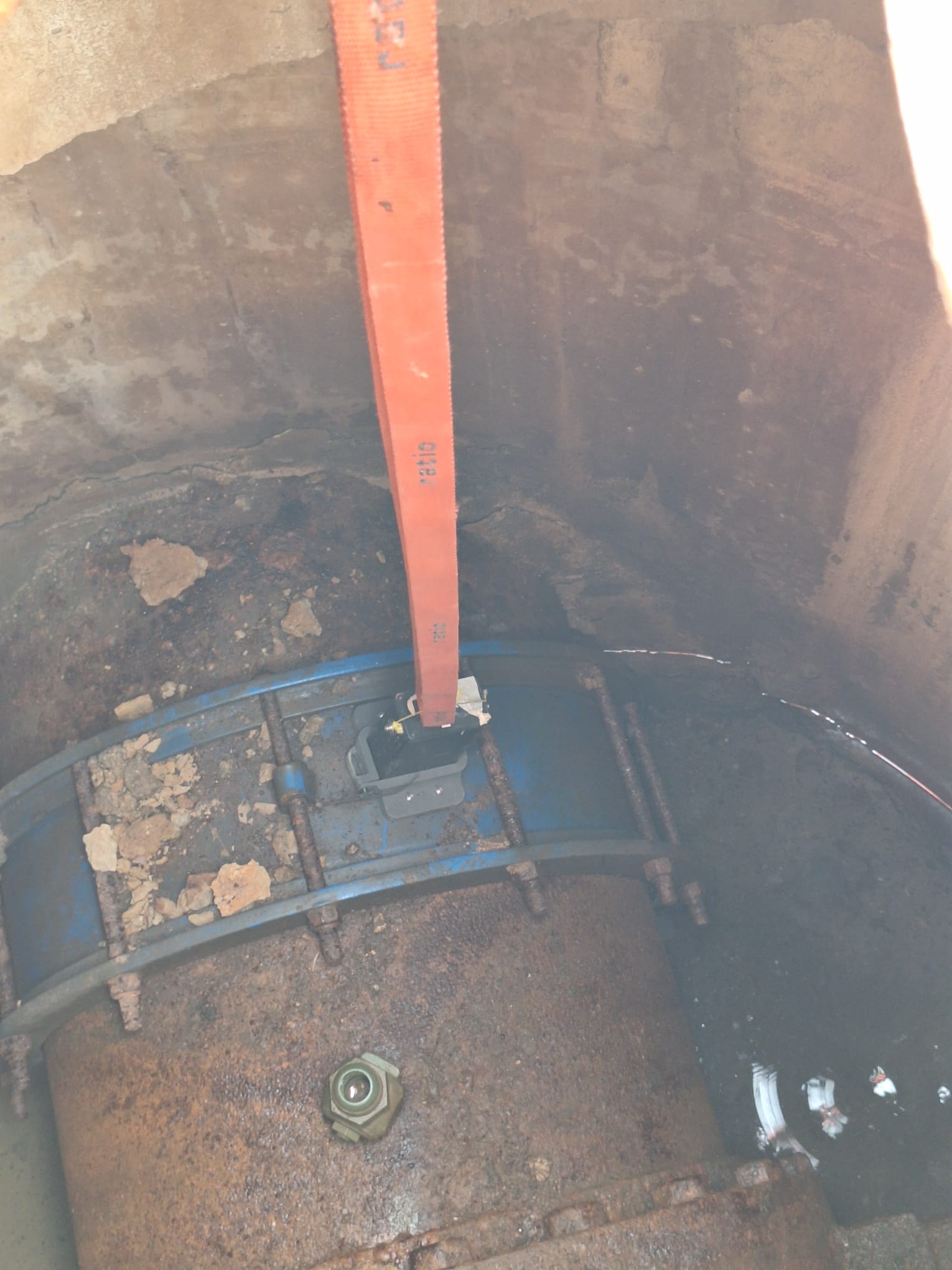

Instalación de sincronizadores a lo largo de la tubería para garantizar una localización precisa de los incidentes.

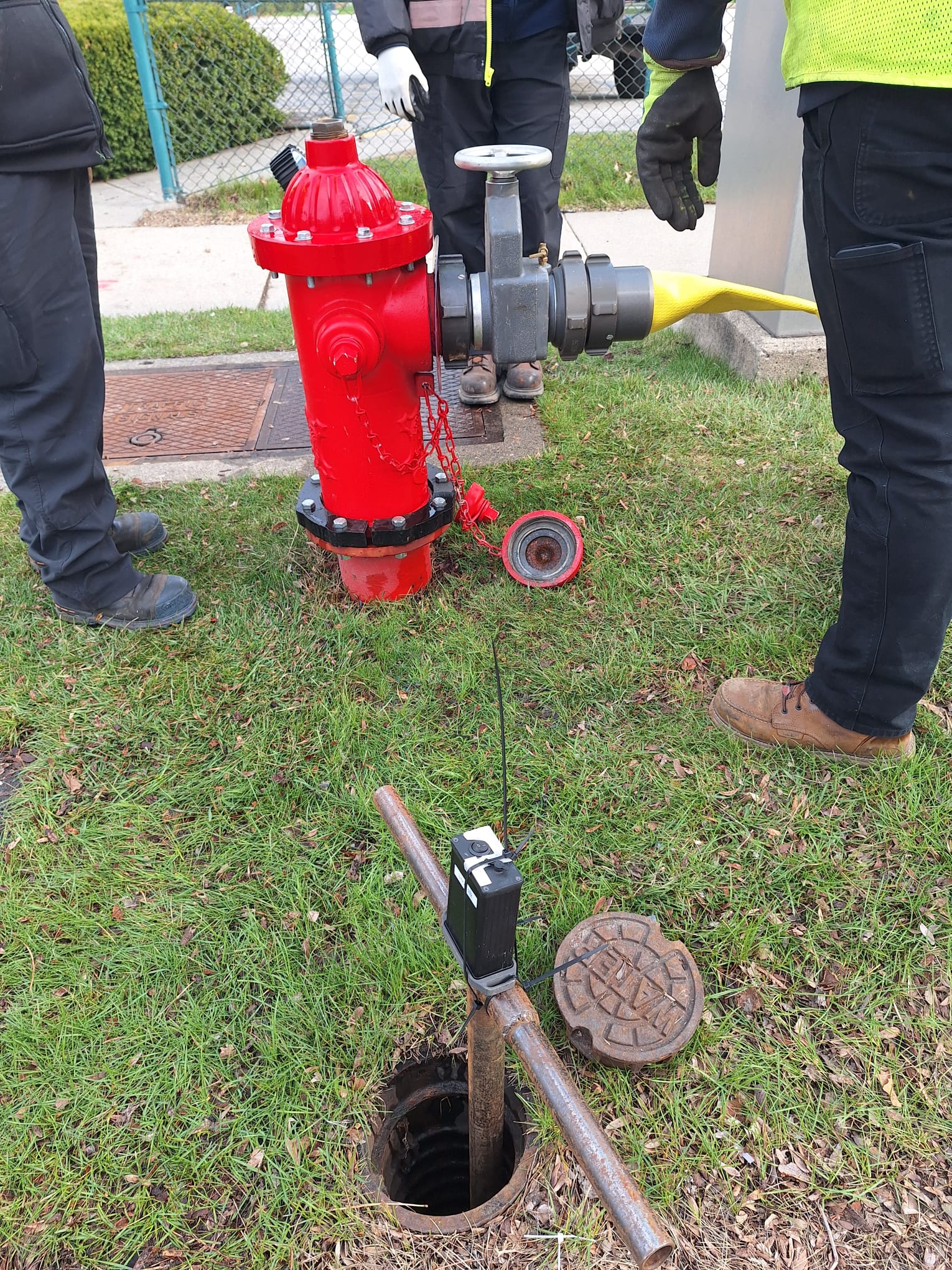

Instalación de sincronizadores a lo largo de la tubería para garantizar una localización precisa de los incidentes.

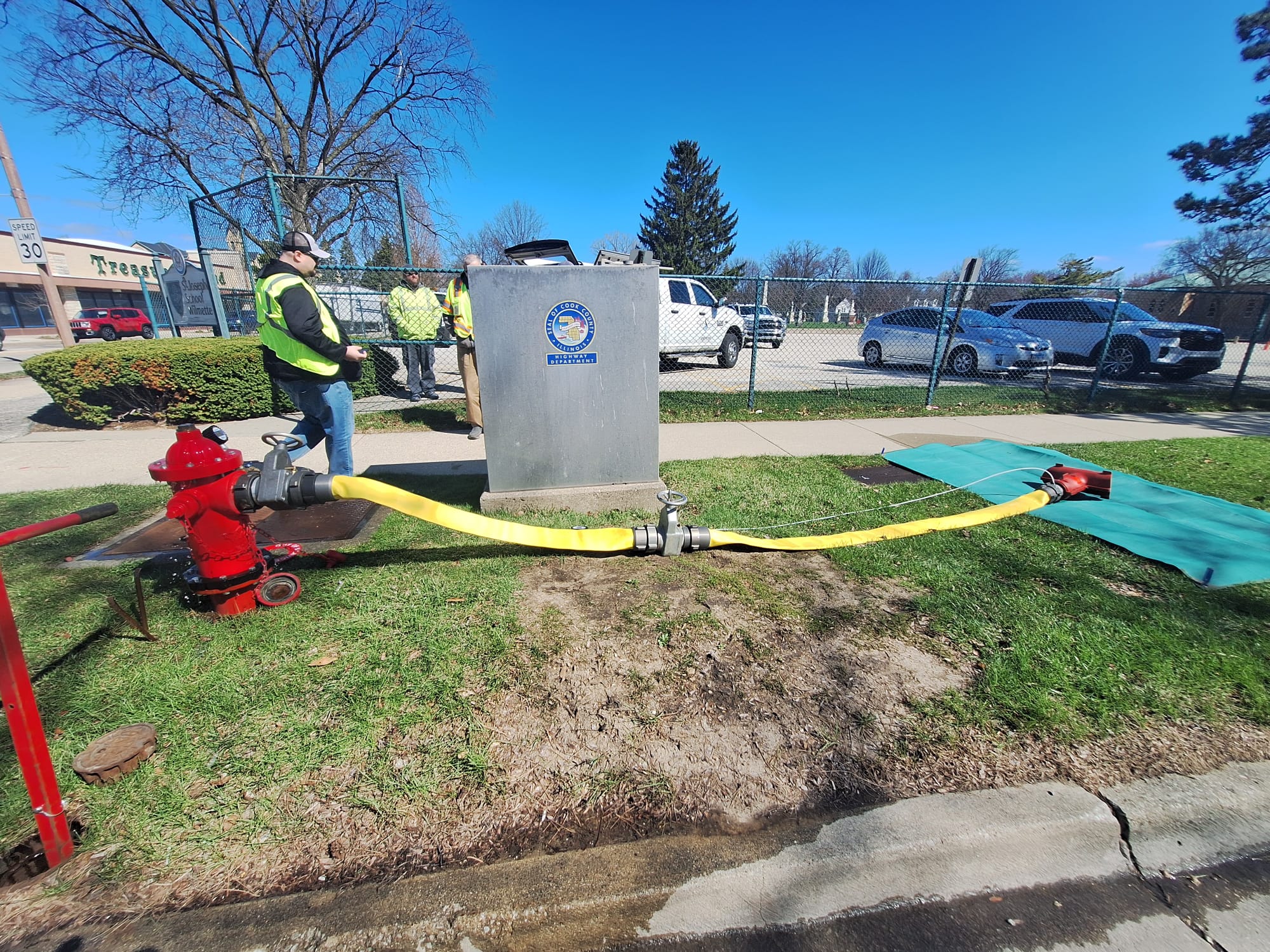

Instalación del sistema de extracción.
Resultados
Fugas
Severidad del incidente
F1
F2
F3
Total de incidentes
0
0
0
Aire
Severidad del incidente
B1
B2
Total de incidentes
0
0
Anomalías
Severidad del incidente
A1
A2
Total de incidentes
0
0
El análisis de los datos recopilados durante la inspección no identificó ninguna incidencia a lo largo del tramo inspeccionado.
Total de incidentes: 0.
Según el análisis de datos, la tasa y la velocidad de flujo se mantuvieron relativamente constantes durante la inspección, lo que indica unas condiciones hidráulicas estables.
El Smart Condition Assessment indica que la tubería se encuentra en general en buen estado.
El análisis integrado, que combina la inspección acústica, la evaluación de sedimentos y la detección de anomalías, no ha identificado pruebas concluyentes de un deterioro significativo en la sección inspeccionada.
Conclusiones
La inspección de la tubería de transporte de 24 pulgadas en el pueblo de Wilmette se realizó con tecnología Nautilus.
Se inspeccionaron aproximadamente 5765 pies de tubería y no se identificaron fugas, bolsas de aire ni anomalías en la sección inspeccionada. Estos resultados confirman la integridad de la tubería y su buen rendimiento hidráulico.
Debido a restricciones operativas, una parte del conducto no pudo ser inspeccionada. Por tanto, se recomienda inspeccionar la sección restante y establecer un programa de inspecciones periódicas para detectar a tiempo cualquier deterioro potencial.
