Detección de fugas y mejora de la eficiencia en una red de transporte en Curitiba, Brasil
Resumen Ejecutivo
En septiembre de 2025, Aganova, en colaboración con Effico Saneamento, llevó a cabo un proyecto de revisión y evaluación de aproximadamente 111 km para SANEPAR, la empresa responsable de la gestión del agua en la ciudad de Curitiba y que da servicio a más de 4,1 millones de personas.
El proyecto, desarrollado en el marco del Sistema Integrado de Abastecimiento de Agua de Curitiba (SAIC), abarcó un total de diecinueve tramos de la red principal, con el objetivo de evaluar el estado de las conducciones y detectar fugas y anomalías en condiciones reales de operación.
El análisis de los datos obtenidos mediante la tecnología Nautilus permitió identificar un total de 90 incidencias relevantes a lo largo de la red, incluyendo 60 fugas, de las cuales 19 fueron categorizadas como críticas (F1).
El proyecto se consideró un éxito para todas las partes involucradas, ya que se han reparado 18 fugas críticas, lo que ha permitido recuperar aproximadamente 1,86 hm³ de agua al año (5,1 MLD), generando un impacto económico estimado de 124.000 €/año (744.250 R$/año) y un retorno de la inversión del 38,2%.
Cliente
Partner
Tramos
Conducción de agua bruta de 111 km
Localización
Curitiba, Brasil
Fecha
Septiembre de 2025
Diámetro
DN400 – DN1100
Velocidad (m/s)
Min
Max
0,4
1,5
Presión (bar)
Min
Max
Variable
Variable
Distancia (m)
111.000
Introducción
SANEPAR, la empresa responsable de la gestión del agua en Curitiba, opera una amplia red de conducciones primarias dentro del Sistema Integrado de Abastecimiento de Agua (SAIC).
En este contexto, la gestión eficiente de una red de gran escala requiere disponer de información precisa sobre el estado real de las conducciones, especialmente en tramos de gran longitud y diámetro donde la detección de incidencias no visibles supone un reto técnico significativo.
Para dar respuesta a esta necesidad, SANEPAR confió en la tecnología de Aganova y, junto con Effico Saneamento, se llevó a cabo un proyecto de inspección en línea de 111 km de red, distribuidos en diecinueve tramos, con el objetivo de evaluar el estado de las tuberías mediante tecnología no invasiva.
Desafío
El principal desafío de estas inspecciones radicaba en la gran extensión de la red a analizar, así como en el elevado número de personas cuyo suministro depende de estas infraestructuras, lo que incrementa la criticidad de cualquier intervención. A ello se sumaban las limitaciones de los métodos tradicionales, que no permiten inspeccionar largas distancias con precisión, ni detectar incidencias ocultas sin afectar al servicio.
En este contexto, SANEPAR necesitaba una solución de diagnóstico no invasiva y de alta precisión, capaz de operar en condiciones reales de servicio, detectar anomalías no visibles con exactitud y, adicionalmente, proporcionar información hidráulica que facilitara una gestión eficiente de los activos a largo plazo.
Solución e Implementación
El proceso de inspección se desarrolló en las siguientes etapas:
- Preinspección: Effico Saneamento realizó una preinspección de 19 tramos, recopilando información y contrastándola con los datos disponibles. Paralelamente, SANEPAR ejecutó los trabajos previos necesarios para el despliegue de la tecnología Nautilus.
- Instalación de sincronizadores: Se instalaron a una distancia máxima de 750 metros. El tiempo de instalación fue de unos 10 minutos cada uno.
- Navegación: La esfera completó el recorrido en una media de 2 horas por inspección.
- Extracción: El sistema de extracción de Nautilus consistió en una cámara de presión instalada sobre una válvula de compuerta al final del tramo. Este sistema permitió recuperar la esfera de forma controlada sin interrumpir el servicio. Una vez que la esfera llegó al punto de extracción, se retiró el sistema con el dispositivo en su interior (≈ 1,5 h).
La tubería inspeccionada presentaba las siguientes características:
Tubería
Características
Localización
Curitiba – Estado de Paraná, Brasil
Material
Hierro fundido
Diámetro
DN400 – DN1100
Velocidad media del agua
2,1 m/s
Presión media
3,85 bar
Punto de inserción
Válvula de aire DN100
Punto de extracción
Válvula de aire DN100

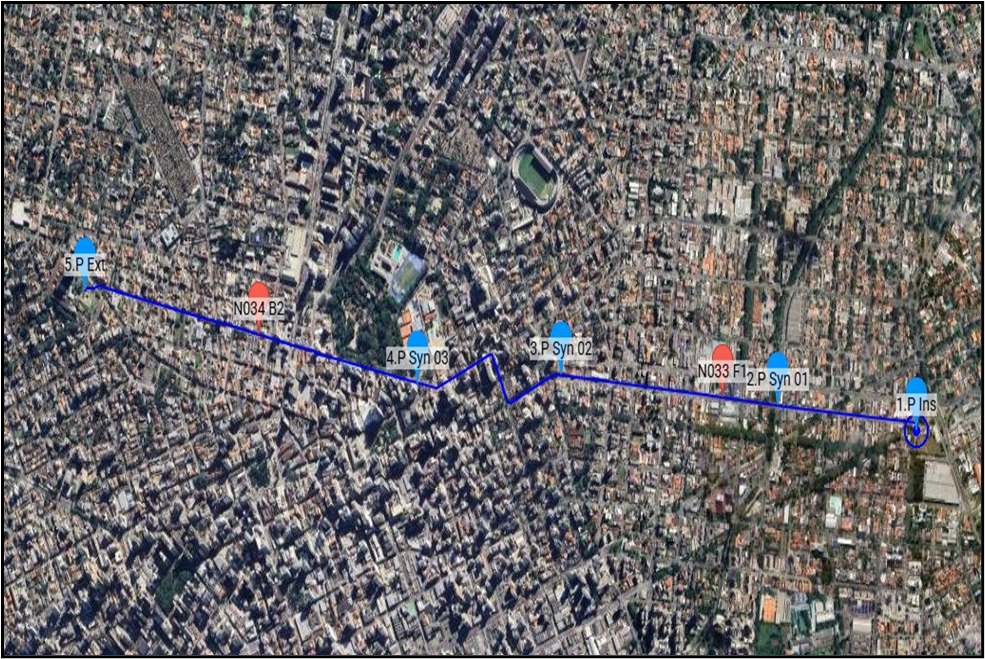

Vista aérea de la tubería inspeccionada.

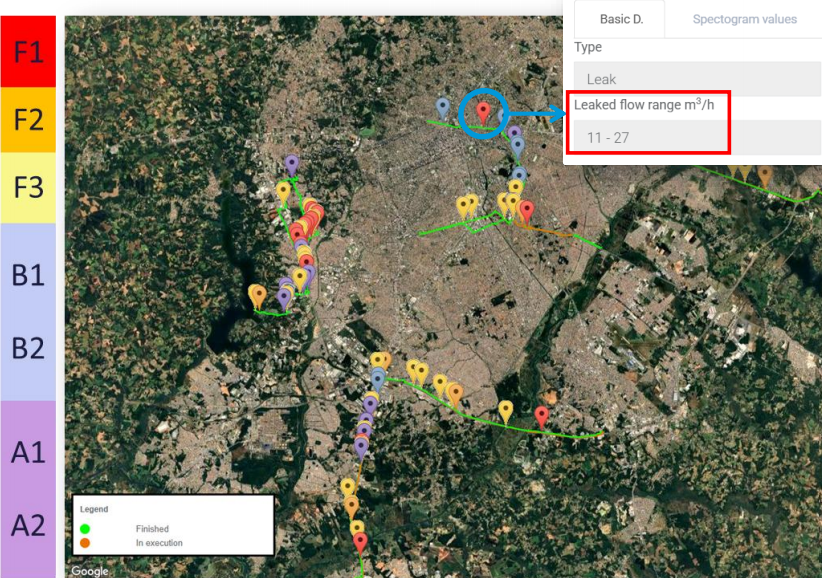

Vista aérea de las fugas detectadas

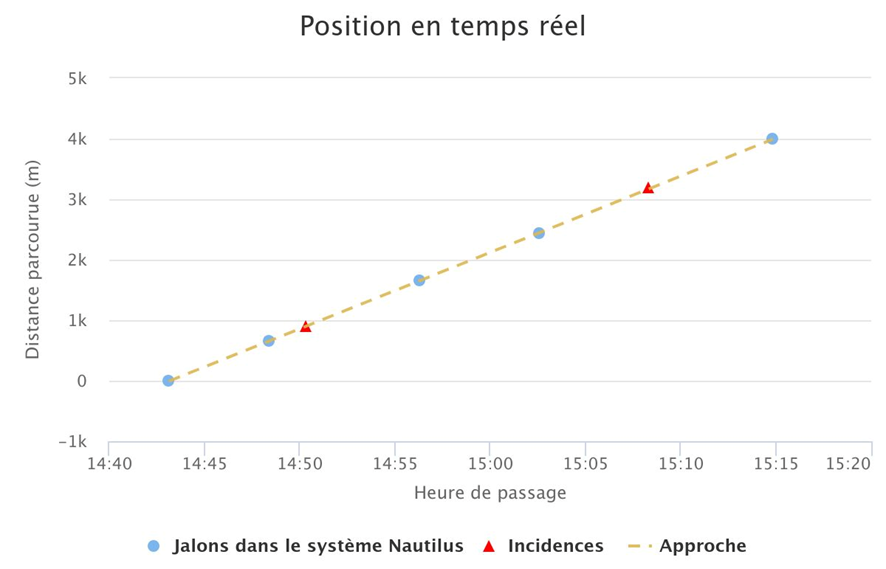

Posición en tiempo real de Nautilus

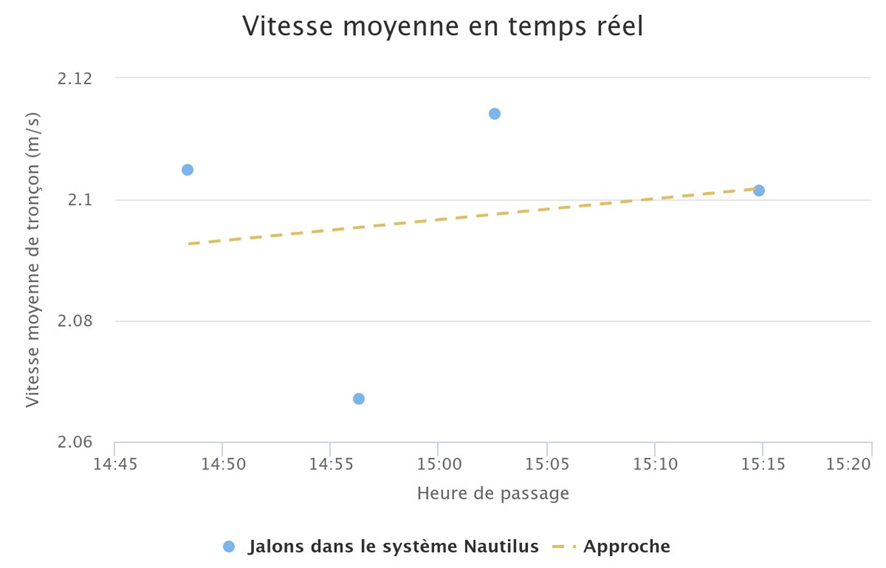

Velocidad media durante la navegación de Nautilus
Extracción de la esfera Nautilus mediante un sistema de recuperación no invasivo montado en válvula DN100.

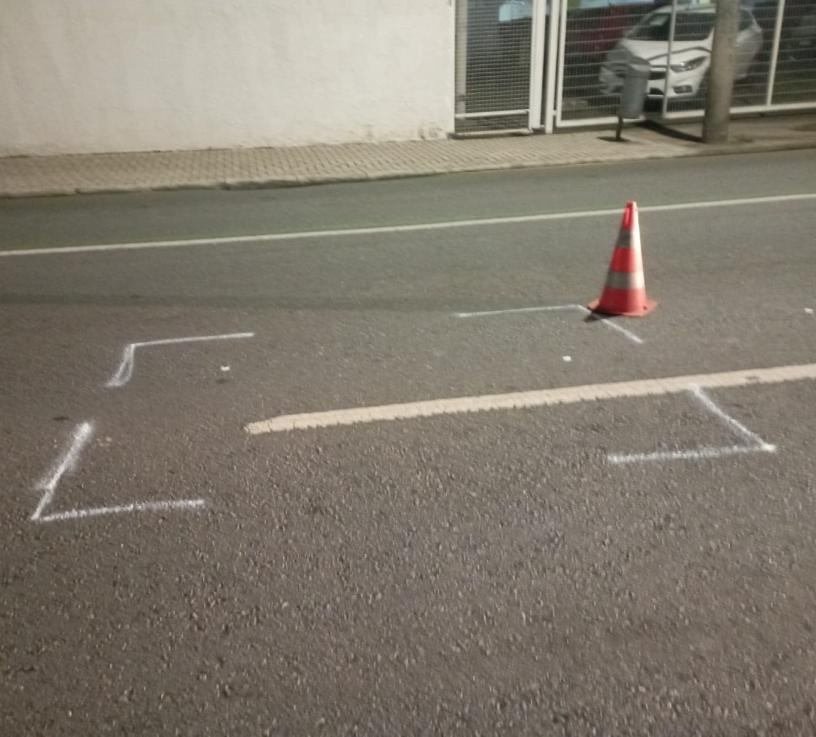

Exposición de la fuga F1 en base a las coordenadas proporcionadas por Aganova.
Reparación exitosa de la fuga F1.
Resultados
Fugas
Severidad del incidente
F1
F2
F3
1 incidente
1
0
0
Aire
Severidad del incidente
B1
B2
1 incidente
1
0
Anomalías
Incident Severity
A1
A2
0 incidentes
0
0
Total de incidencias: 2
- 1 fuga principal (F1) con una pérdida máxima estimada de 27 m³/h
- 1 anomalía relacionada con burbujas (B2)
Gracias a las coordenadas precisas proporcionadas por Aganova, el cliente pudo localizar y reparar una fuga crítica (F1) situada a 250 metros del punto de sincronización PSyn01, recuperando aproximadamente 10 l/s de agua.
La ausencia de indicios en superficie y la falta de detección mediante geófonos confirmaron que se trataba de una fuga oculta y de larga duración, localizada a 2 metros de profundidad, que difícilmente habría sido identificada sin el sistema Nautilus.
Conclusiones
Este proyecto demuestra la capacidad de la tecnología Nautilus para ejecutar inspecciones en redes de transporte de gran escala, permitiendo evaluar más de 100 km de conducciones con alta precisión y sin interrumpir el servicio.
La identificación y localización de incidencias, incluidas fugas críticas, ha permitido a SANEPAR realizar actuaciones de reparación focalizadas, recuperar un volumen significativo de agua y mejorar la eficiencia operativa del sistema.
Más allá del impacto inmediato, los resultados obtenidos consolidan este tipo de soluciones como una herramienta clave para la gestión eficiente y sostenible de redes de transporte a gran escala.
