Detección avanzada de fugas en una red crítica de transporte de agua en Khouribga, Marruecos
Resumen ejecutivo
En abril de 2026, Aganova, en colaboración con Mairav, realizó una inspección interna de alta precisión en una de las principales tuberías gestionadas por ONEE en Khouribga, Marruecos. El activo inspeccionado, unas tuberías de transporte de agua de un diámetro DN1000 con una longitud de 8,2 km y que forma parte de una infraestructura estratégica que abastece de agua a toda la región.
Para abordar este desafío, se desplegó la tecnología de inspección en línea, Nautilus. Este sistema de última generación permite detectar fugas invisibles, acumulaciones de aire y anomalías estructurales sin interrumpir el servicio.
La inspección se completó el 15 de abril de 2026, cubriendo una distancia total de 8,2 kilómetros bajo un caudal operativo aproximado de 1.404 m³/h. La inspección identificó nueve fugas confirmadas, incluyendo cinco fugas importantes (F1), una fuga mediana (F2) y tres fugas leves (F3). La concentración de fugas de agua importantes indicó un nivel avanzado de deterioro estructural.
Además de la detección de fugas, el proyecto proporcionó a ONEE información de gran valor sobre el estado de la infraestructura, así como datos accionables para la priorización de las actividades de mantenimiento, la mitigación de riesgos y la definición de futuras estrategias de monitorización, contribuyendo a una red de transporte de agua más resiliente y sostenible.
Cliente
Partner
Tramo
Un único tramo de 8,2 km
Localización
Khouribga, Marruecos
Fecha
15 de Abril de 2026
Diámetro
DN1000
Velocidad (m/s)
Min
Max
0,30
0,31
Presión (bar)
Min
Max
7,10
7,40
Distancia (m)
8.195
Introducción
La Oficina Nacional de Electricidad y Agua Potable (ONEE) es responsable del suministro y la gestión de las infraestructuras hidráulicas en Marruecos, garantizando que el agua llegue de forma fiable a las principales áreas urbanas e industriales. Sus principales objetivos son asegurar el suministro continuo de agua potable, mejorar el rendimiento de los sistemas de abastecimiento, reducir las pérdidas de agua y reforzar la seguridad hídrica.
Entre sus infraestructuras estratégicas se encuentra la conducción de agua de Khouribga. Debido a los riesgos asociados a las fugas no visibles, la ONEE puso en marcha esta actuación con el objetivo de identificar y reparar dichas fugas sin interrumpir el suministro de agua potable.
Para ello, Aganova, junto con su socio local Mairav, desplegó la tecnología Nautilus, un sistema de inspección en línea diseñado para detectar fugas invisibles y proporcionar información útil para la gestión de las tuberías.
Desafío
El principal desafío fue la antigüedad y el estado de la tubería. Al no detectarse signos visibles de fugas en la superficie, resultaba extremadamente difícil identificar la ubicación y la gravedad de las anomalías mediante métodos convencionales.
ONEE requería una solución de inspección no invasiva y altamente precisa que pudiera usarse sin interrumpir el servicio, localizar fugas ocultas con precisión y proporcionar datos fiables para priorizar las reparaciones y la gestión a largo plazo de los activos.
Solución e Implementación
El proceso de inspección incluyó las siguientes fases:
1. Inserción: la esfera Nautilus se introdujo en la tubería a las 15:35 h a través del punto de inserción, sin necesidad de interrumpir el servicio.
2. Instalación de sincronizadores: se instalaron trece sincronizadores a lo largo de la tubería de 8,2 km para poder hacer un seguimiento preciso de la trayectoria de la esfera y localizar con exactitud cualquier incidencia.
3. Navegación: durante la inspección, la esfera recorrió un total de 8195 metros a una velocidad media de entre 0,30 y 0,31 m/s, con un flujo de agua de aproximadamente 1404 m³/h. La esfera fue detectada de manera continua en cada punto de sincronización, lo que confirmó unas condiciones de navegación estables durante toda la inspección.
4. Extracción: la esfera fue detectada en el punto de extracción a las 23:05 y se recuperó con éxito del interior de la tubería a las 23:30.
La tubería inspeccionada presentaba las siguientes características:
Tubería
Características
Localización
Khouribga, Marruecos
Material
Hormigón pretensado
Diámetro
DN1000
Velocidad del agua
0,30–0,31 m/s
Presión
8–16 bar
Longitud inspeccionada
8.195 metros

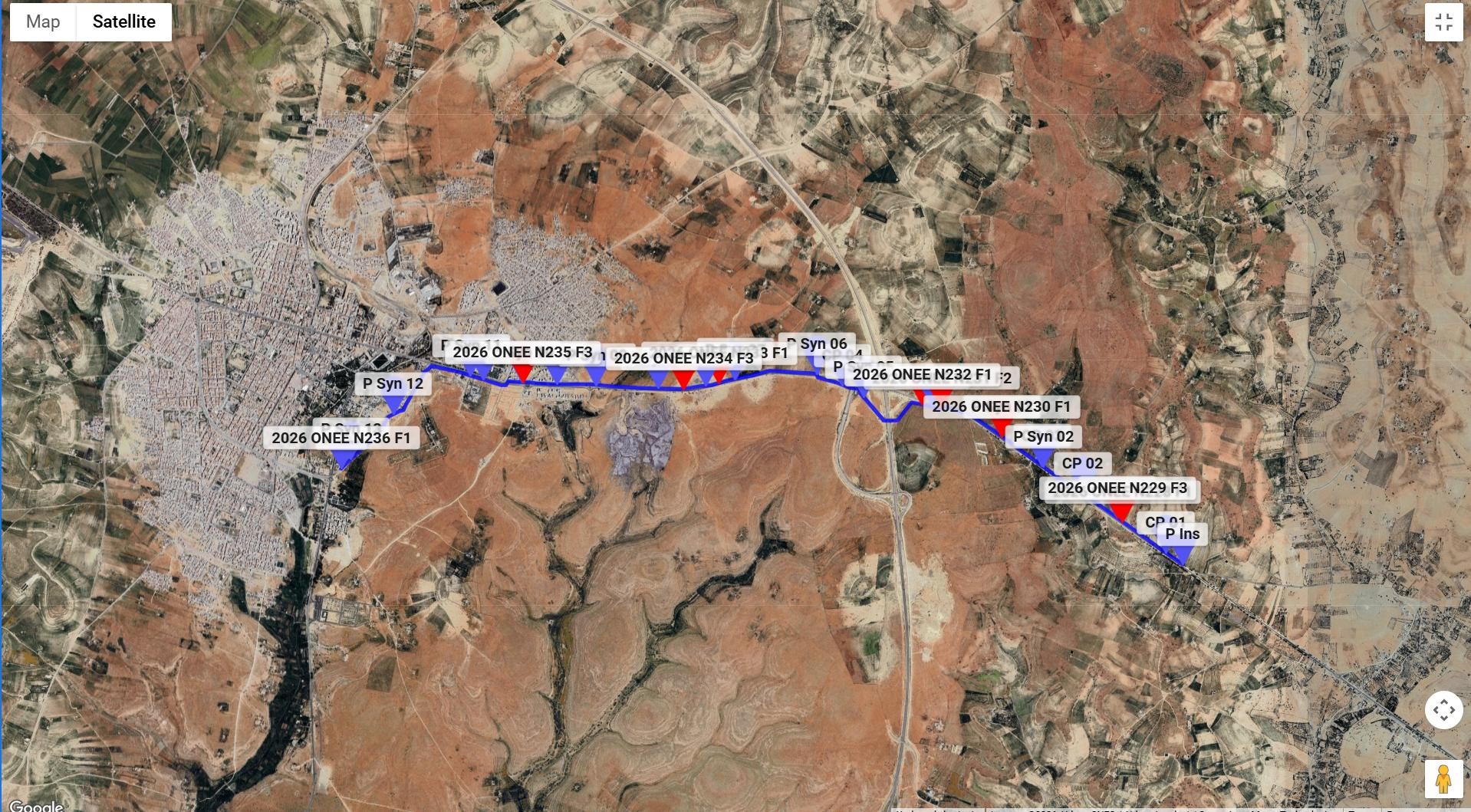

Vista aérea de la tubería SP5-SP6_2 que muestra los incidentes detectados durante la inspección, las ubicaciones
de los sincronizadores (P SYN), el punto de inserción (P INS) y el punto de extracción (P EXT).

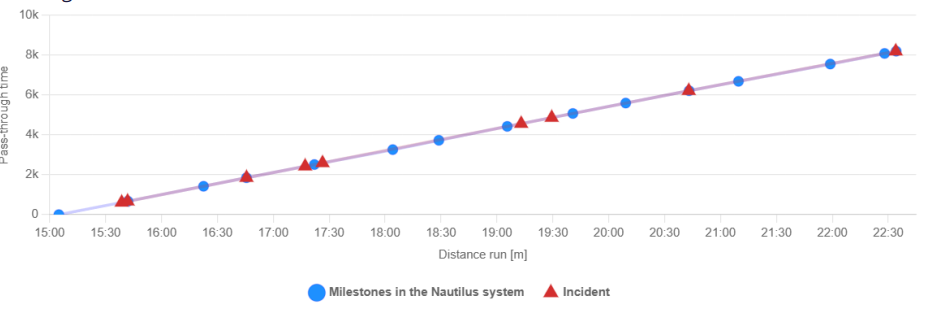

Posición en tiempo real de Nautilus durante la inspección.

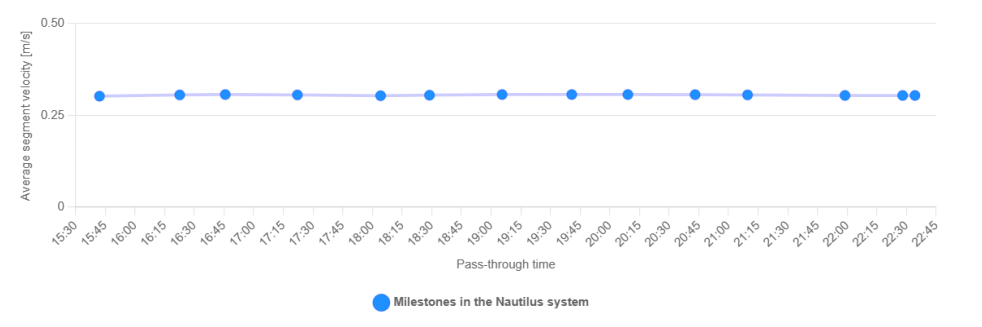

Velocidad media de Nautilus durante la inspección.
Resultados
Fugas
Severidad del incidente
F1
F2
F3
9 incidentes en total
5
1
3
Aire
Severidad del incidente
B1
B2
Total de incidentes
0
0
Anomalías
Severidad del incidente
A1
A2
Total de incidentes
0
0
El análisis posterior a la inspección identificó nueve anomalías: – 5 fugas importantes (F1) – 1 fuga mediana (F2) – 3 fugas leves (F3) La inspección evaluó el estado de la red de transporte, localizó las anomalías detectadas y evaluó su importancia en la red. Los resultados ayudaron a identificar las secciones que requerían una intervención prioritaria. Gracias a las coordenadas proporcionadas por Aganova, ONEE puede planificar con eficacia las acciones necesarias y optimizar las actividades futuras de mantenimiento y supervisión en la red de tuberías.
Conclusiones
Esta inspección demostró la eficacia de la tecnología Nautilus para evaluar la infraestructura crítica de transporte de agua en condiciones de funcionamiento reales. La colaboración entre ONEE, Aganova y Mairav permitió inspeccionar con éxito 8,2 kilómetros de tubería DN1000 en Khouribga (Marruecos) sin interrumpir el servicio.
La inspección permitió detectar nueve fugas, de las cuales cinco eran importantes (F1), una era mediana (F2) y tres eran leves (F3), lo que proporcionó a ONEE información precisa sobre el estado de la tubería y la ubicación de las anomalías más importantes. Estos resultados permiten priorizar las actividades de reparación y las futuras evaluaciones de estado, contribuyendo a una gestión más eficiente de esta infraestructura estratégica de transporte de agua.
Equipos de Mairav y Aganova

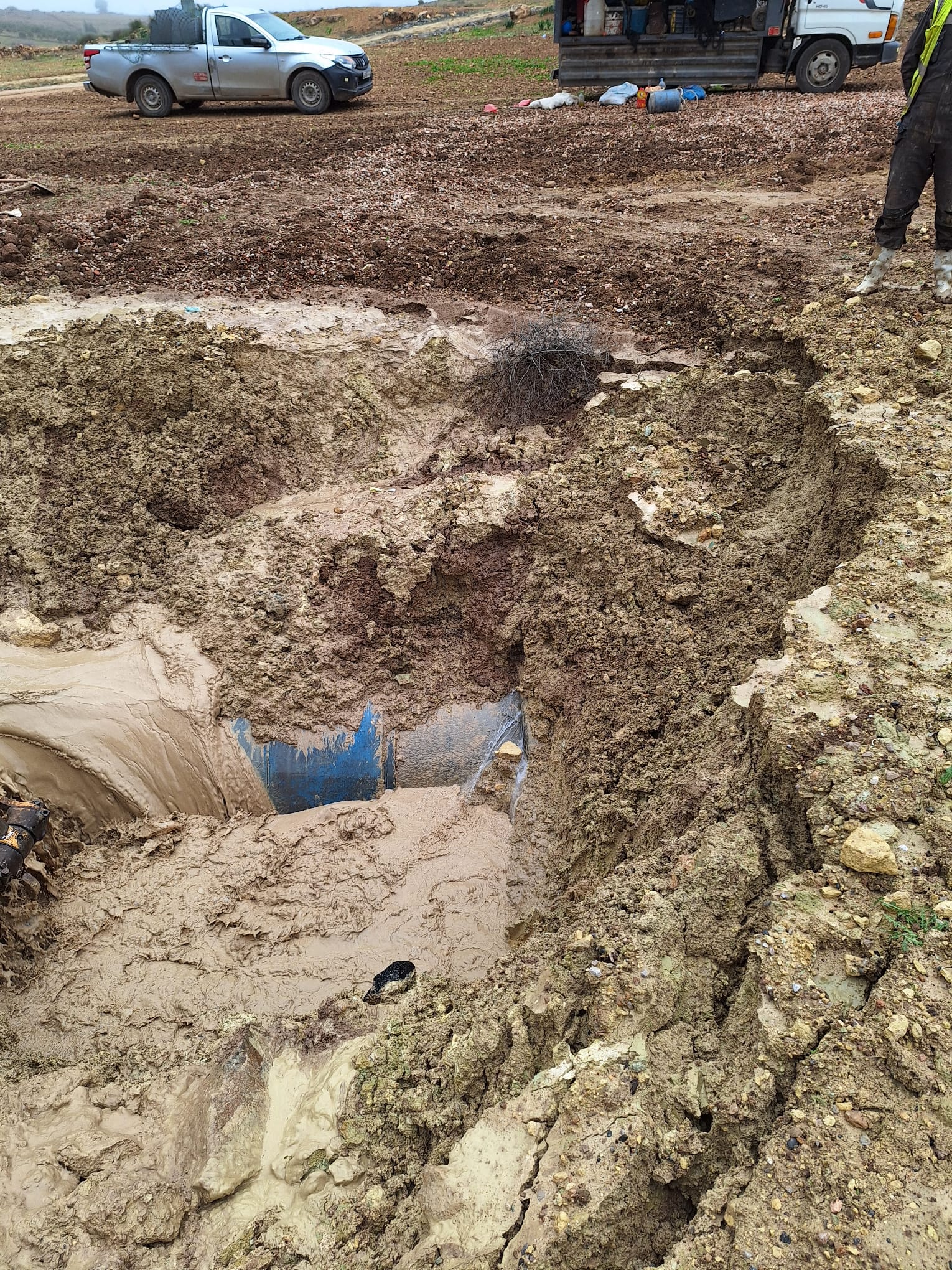

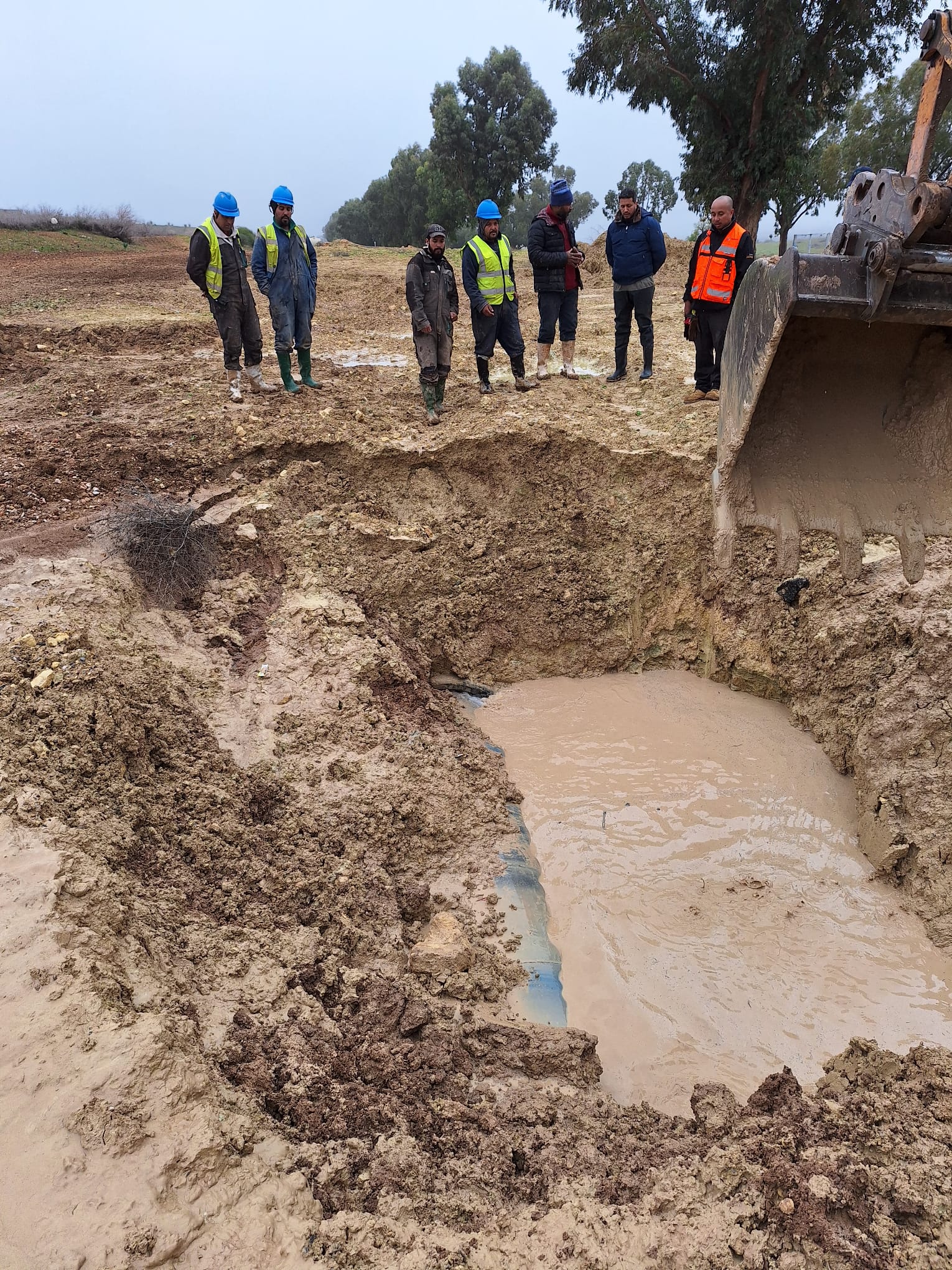

Fugas detectadas con el sistema Nautilus de Aganova.
